常見問題

反滲透膜的材質有哪些？

發布時間： 2019-08-08

瀏覽次數： 19889次

通常，商業化制造反滲透膜元件的材質有兩種，一種是醋酸纖維素（CA）、三醋酯纖維（CTA）或二者的混合材料，另外一種是聚酰胺（PA）。醋酸纖維素是一種由天然纖維發展而來的的人工合成的聚合物，一般采用纖維素經酯化生成三醋酸纖維，再經二次水解成混合醋酸纖維。聚酰胺復合膜的分離層為高交聯度的全芳香聚酰胺，由苯三酰氯和苯二胺聚合而成，具有極高的化學物理穩定性和耐久性。

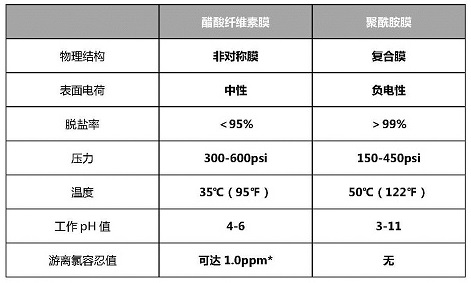

醋酸纖維膜和聚酰胺膜的區別

注：* 1ppm游離氯中暴露長達1000小時。

一、聚酰胺膜的優點
1、總運行成本低
2、運行壓力低
3、脫鹽率高
4、能耗顯著降低
二、醋酸纖維素膜的優點
1、氯和氧化劑的耐受能力好
醋酸纖維素膜最高可以耐受1ppm的游離氯，而氯和氧化劑會造成聚酰胺膜損壞。
2、不易發生污堵
與聚酰胺膜相比，醋酸纖維素膜的抗污染能力更強。
三、醋酸纖維素膜的缺點
1、容易發生水解
醋酸纖維素膜中位于聚合體上的醋酸基團會水解。由于水解和pH值有關，為了保證醋酸纖維素膜正常工作，其工作pH值應保持在4.0~6.0之間。一旦發生水解，膜將喪失脫鹽能力。
醋酸纖維素膜由天然高分子材料制成，多種微生物可以分解該材料，導致高分子聚合鏈斷裂，進而導致脫鹽率下降。因此使用醋酸纖維素膜元件時，給水必須含有0.1~0.5mg/L的余氯，最大允許含氯量為1mg/L。
2、使用壽命短
由于存在水解問題，CA膜的使用壽命一般不超過3年，而PA膜的使用壽命通常可以達到3~7年。
3、易被壓密
壓密化是膜性能的不可逆衰減，醋酸纖維素膜相比聚酰胺膜更易在運行過程中被壓密，導致產水量下降。
4、運行壓力高
為了達到與聚酰胺膜相等的脫鹽率，醋酸纖維素膜的操作壓力幾乎是聚酰胺膜的2倍，在400psi左右。
5、固定設備投資大
相比于聚酰胺膜設備，醋酸纖維素膜的運行壓力較高，折舊要求使用大功率的泵一級較貴的膜殼，因此醋酸纖維素膜設備的固定投資較大。
